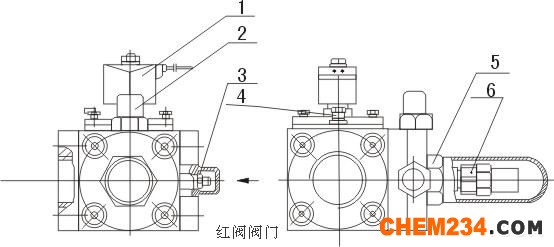

一、多功能電磁閥結構原理
ZDF型多功能電磁閥巧妙地將先導電磁閥、手動閥 和節流閥組合于一體；先導閥接受電信號開關后帶動主閥動作。調節螺釘A、B可調節介質粘度適用范圍和主閥開關時間，并可在主閥磨損后進行補償。導閥需維修時只要旋緊調節螺釘B和隔離螺釘C，即可拆下，并可用手動螺桿操作。該螺桿還可用來預置電磁閥自動控制時的最大或最小流量。
二、多功能電磁閥特點：
1.革除旁路隔離安裝管路 兼具手動功能， 可以在線維修，大大降低成本。 介質粘度適用范圍可調節。可實現氣、水、油通用， 方便采購、貯存、安裝和維護。
2、閥門開啟關閉時間可調 滿足各種不同要求， 有效防止水錘破壞。 閥門開度可以調節 最大和最小開度可預置， 提高自動控制精度。 主閥磨損可以補償 延長閥門使用壽命， 經受十五年長期考驗。
三、多功能電磁閥技術參數
四、外形連接尺寸
法蘭連接
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 220 | 280 | 335 | 405 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 240 | 295 | 355 |
| n-d | 4 -φ12 | 4 -φ14 | 4 -φ14 | 4 -φ18 | 4 -φ18 | 4 -φ18 | 4 -φ18 | 8 -φ18 | 8 -φ18 | 8 -φ23 | 12 -φ23 | 12 -φ25 |
| L | 90 | 115 | 125 | 140 | 165 | 190 | 265 | 310 | 350 | 450 | 600 | 800 |
| W | 133 | 133 | 136 | 150 | 195 | 202 | 253 | 305 | 356 | 295 | 390 | 525 |
| H | 82 | 83 | 85 | 90 | 102 | 105 | 162 | 181 | 209 | 393 | 443 | 450 |
螺紋連接
| DN | 連接 | H1 | H2 | L | W1 | W2 | ||
| 形式 | 尺寸 | 普通型 | 防爆型 | |||||
| 15 | 內螺紋 | G1/2 | 23 | 82 | 147 | 76 | 23 | 133 |
| 20 | G3/4 | 23 | 82 | 147 | 76 | 23 | 133 | |
| 25 | G1 | 28 | 85 | 152 | 92 | 28 | 136 | |
| 32 | G11/4 | 34 | 90 | 157 | 107 | 34 | 150 | |
| 40 | G11/2 | 43 | 102 | 168 | 148 | 43 | 195 | |
| 50 | G2 | 46 | 105 | 173 | 160 | 46 | 202 | |
四、紅閥閥門訂貨須知：
1、①電磁閥產品名稱與型號②電磁閥的口徑③電磁閥是否帶附件以便我們的為您正確選型④電磁閥的使用壓力⑤電磁閥的使用介質、溫度。
2、若已經由設計單位選定紅閥公司的電磁閥型號，請按電磁閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要復雜時,請您盡量提供設計圖紙和詳細參數，由我司專家為您審核把關。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
| 項 目 | 說 明 | |||||||||||
| 工作介質 | 空氣、煤氣、蒸汽、水、氟里昂及粘度≤50cSt的油或其他液體 | |||||||||||
| 介質溫度℃ | ZDFc：-10～50 ZDFd：-40～60 ZDFz：0～150 ZDFk：-10～205 | |||||||||||
| 公稱壓力MPa | 1.6 | |||||||||||
| 工作壓差MPa | 0.04～1.6 | |||||||||||
| 電源電壓V | AC220其余規格可作特殊訂貨 | |||||||||||
| 公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 |
| 額定流量系數Kv | 2.8 | 5 | 8.5 | 12 | 18 | 28 | 40 | 64 | 99 | 250 | 420 | 660 |
| 泄漏量ml/min | 0.9 | 1.5 | 1.5 | 3 | 3 | 4.5 | 6.0 | 9.0 | 17 | 27 | 45 | 74 |
| 功 率VA | 11 | 20 | 44 | |||||||||
